1変換効率５％の違いは大きなメリット
他社製品と比較した際、1台あたりの 消費電力(損失)に55Wの差が生まれます。
電源1台あたり月間40 kWh (55 W x 24 h x 30 日) の節電につながります。
（定格容量960W製品比較）
一般的なスイッチング電源の場合：
(960W÷91 %)－960W＝95W
Pro 2 Power の場合：
(960W÷96%)－960W＝40W
＜5 %の差が生むメリット＞（960W製品での比較）
一般的なスイッチング電源の消費電力(損失)：
(960W÷91%)－960W＝95W
Pro 2 Power の消費電力(損失)：
(960W÷96%)－960W＝40W
24時間稼働工場での場合：
電源1台あたり月間40kWh(55W×24h×30日)の節電
100台のPro 2 使用の場合：
毎月4,000kWh(40kWh×100台)の節電
※消費電力(損失)：(出力電力÷変換効率)－出力電力にて算出されます

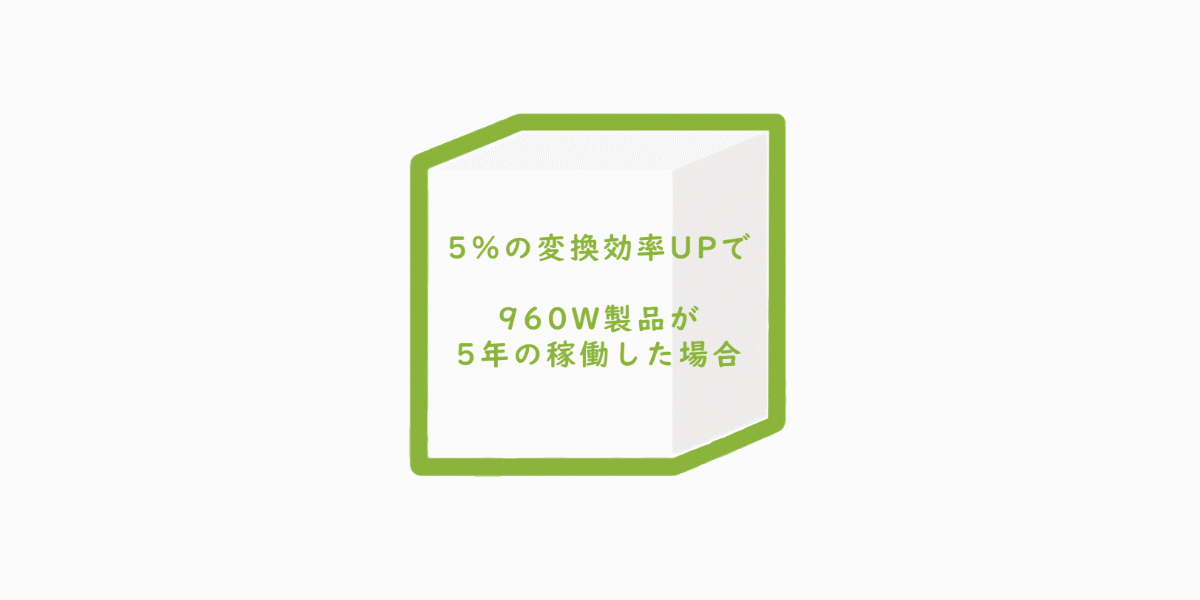

変換効率5％の違いは、環境にも優しい
5％の差は、5年で1トンものCO2排出を減らし（定格容量960W製品使用の場合）、カーボンニュートラルの実現に貢献します。
Pro2に置き換えた場合の、CO2排出の削減量および削減コストをシミュレーションできます。シミュレーションはこちら
2カスタムできる過負荷時制御機能・コンフィグレーション
PowerBoost機能、TopBoost機能、
電子式CP機能など、過負荷時の動作を
自由に設定でき、部品コストを節約でき
ます。
＜主な制御機能＞
-
PowerBoost機能
始動時に大電流を必要とする負荷に対し、定格
出力電流の最大150%を5s間出力できる機能定格出力電流値を超えた場合でも過負荷保
護機能が働くことなく大電流を出力可能 -
TopBoost機能
短絡した負荷ラインに対し、定格出力電流の最
大600%を15ms間出力できる機能標準的な中速タイプのサーキットプロテク
タでも確実にトリップ可能 -
ECP機能
任意設定しきい値でトリップ可能
外付けCPの設置不要
3通信機能オプションで「見える化」「予兆保全」を実現

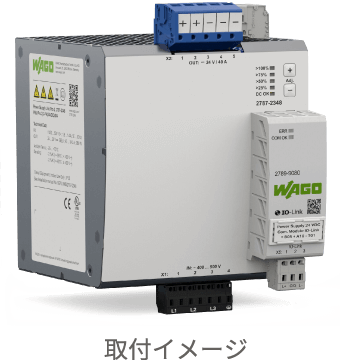

業界初！着脱可能な通信モジュール
フィールドバス通信に対応
フィールドバス通信でのモニタリング&
パラメータ設定が可能
モニタリング：電流、電圧、消費電力、稼働時間 など
パラメータ設定：電圧、しきい値、過負荷時動作 など

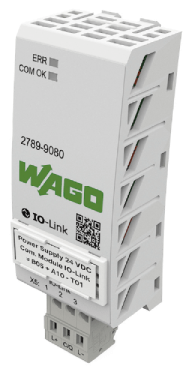

通信オプション
| 型 番 | 通信プロトコル | 寸法 (mm) W x H x D | 質量 | 取付方法 |
|---|---|---|---|---|
| 2789-9023 | EtherNet/IP | 35 x 80 x 22 | 45 g | Pro2の通信インタフェースに スナップ取り付け |
| 2789-9052 | Modbus TCP/UDP | |||
| 2789-9015 | Modbus RTU | 35 g | ||

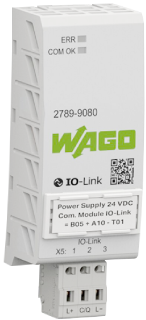

| 2789-9080 | IO-Link | 35 x 95 x 22 |
その他の主な特長
①DI/DOでのスタンバイモード
デジタル入力／出力信号でのリモート制御で、無駄な待機電力を電源単位で停止することが可能。
設備のエネルギーコスト改善が実現できます。
②耐環境性に優れ、信頼できる高い性能
-40℃〜+70℃の温度下で動作し、耐環境性に優れた仕様。海抜5,000mの標高でも動作可能、さまざまな認証規格に適合。

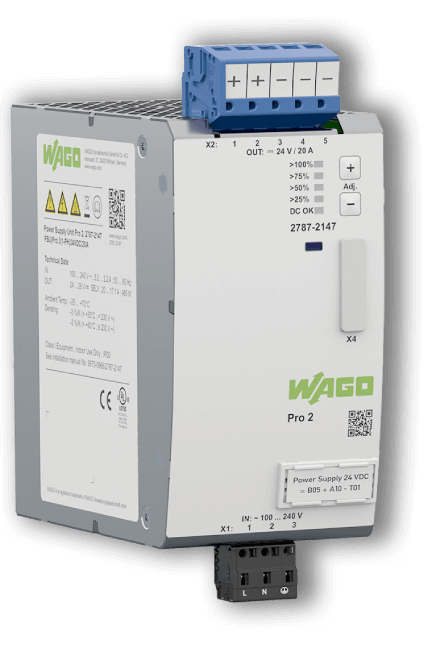

Pro2 製品一覧
- スタンダードモデル
-
型番 定格容量 入力電圧 出力電圧 出力電流 変換効率 寸法 (mm) W x H x D * 質量 2787-2134 120 W AC 90 ～ 264 V
DC 130 ～ 240 VDC 12 V

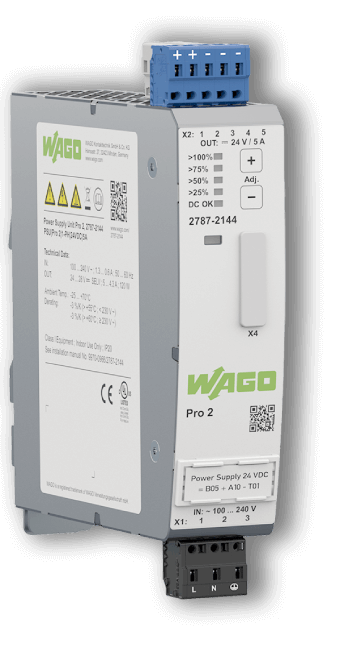

(SELV)10 A 93.8 % 35 x 166 x 130 650 g 2787-2135 180 W 15 A 95.3 % 50 x 166 x 130 1000 g 2787-2144 120 W DC 24 V

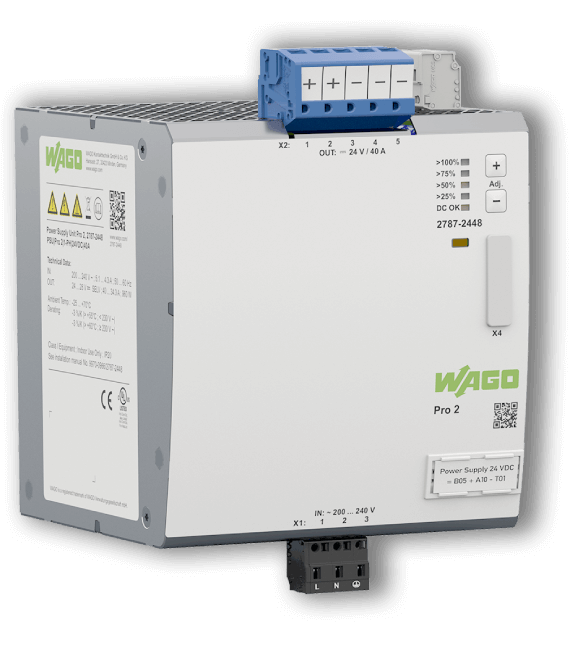

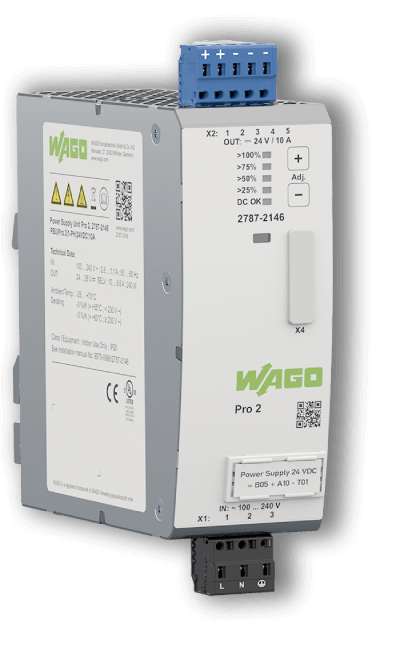

(SELV)5 A 93.8 % 35 x 166 x 130 650 g 2787-2146 240 W 10 A 95.3 % 50 x 166 x 130 1000 g 2787-2147 480 W 20 A 95.4 % 70 x 169 x 130 1450 g 2787-2448 960W AC 180 ～ 264 V
DC 130 ～ 240 V40 A 96.3 % 120 x 169 x 130 1900 g 2787-2154 120 W AC 90 ～ 264 V
DC 130 ～ 240 VDC 48 V
(SELV)2.5 A 95.3 % 35 x 166 x 130 650 g 2787-2157 480 W 10 A 95.3 % 70 x 169 x 130 1450 g 三相用 (注意：三相 200 V 電源には使用できません) 2787-2344 120 W AC 340 ～ 550 V DC 24 V
(SELV)5 A 92.5 % 40 x 169 x 130 650 g 2787-2346 240 W 10 A 93 % 50 x 169 x 130 1000 g 2787-2347 480 W 20 A 95.9 % 70 x 169 x 130 1400 g 2787-2348 960 W 40 A 96.1 % 120 x 169 x 130 2000 g 2787-2357 480 W DC 48 V
(SELV)10 A 95 % 70 x 169 x 130 1400 g 2787-2358 960 W 20 A 96 % 120 x 169 x 130 2000 g * 奥行は DIN 35 レール上端からの寸法、高さはコネクタを含む寸法
- DNV GL ＆ UL HazLoc 認証モデル
-
型番 定格容量 入力電圧 出力電圧 出力電流 変換効率 寸法 (mm) W x H x D * 質量 2787-2144/000-030 120 W AC 90 ～ 264 V
DC 130 ～ 240 VDC 24 V
(SELV)5 A 93.8 % 35 x 166 x 130 650 g 2787-2146/000-030 240 W 10 A 95.3 % 50 x 166 x 130 1000 g 2787-2147/000-030 480 W 20 A 95.4 % 70 x 169 x 130 1450 g 2787-2448/000-030 960W AC 180 ～ 264 V
DC 130 ～ 240 V40 A 96.3 % 120 x 169 x 130 1900 g 三相用 (注意：三相 200 V 電源には使用できません) 2787-2344/000-030 120 W AC 340 ～ 550 V DC 24 V
(SELV)5 A 92.5 % 40 x 169 x 130 650 g 2787-2346/000-030 240 W 10 A 93 % 50 x 169 x 130 1000 g 2787-2347/000-030 480 W 20 A 95.9 % 70 x 169 x 130 1400 g 2787-2348/000-030 960 W 40 A 96.1 % 120 x 169 x 130 2000 g * 奥行は DIN 35 レール上端からの寸法、高さはコネクタを含む寸法
- 基板コーティングおよび DNV GL ＆ UL HazLoc 認証モデル
-
型番 定格容量 入力電圧 出力電圧 出力電流 変換効率 寸法 (mm) W x H x D * 質量 2787-2144/000-070 120 W AC 90 ～ 264 V
DC 130 ～ 240 VDC 24 V
(SELV)5 A 93.8 % 35 x 166 x 130 650 g 2787-2146/000-070 240 W 10 A 95.3 % 50 x 166 x 130 1000 g 2787-2147/000-070 480 W 20 A 95.4 % 70 x 169 x 130 1450 g 2787-2448/000-070 960W AC 180 ～ 264 V
DC 130 ～ 240 V40 A 96.3 % 120 x 169 x 130 1900 g 三相用 (注意：三相 200 V 電源には使用できません) 2787-2344/000-070 120 W AC 340 ～ 550 V DC 24 V
(SELV)5 A 92.5 % 40 x 169 x 130 650 g 2787-2346/000-070 240 W 10 A 93 % 50 x 169 x 130 1000 g 2787-2347/000-070 480 W 20 A 95.9 % 70 x 169 x 130 1400 g 2787-2348/000-070 960 W 40 A 96.1 % 120 x 169 x 130 2000 g * 奥行は DIN 35 レール上端からの寸法、高さはコネクタを含む寸法
共通仕様
| 周波数 | 50 ～ 60 Hz |
|---|---|
| 過電圧カテゴリ | III (動作高度 ≤ 2000 m), II (動作高度 > 2000 m) |
| 動作温度 | -40 ～ +70℃ |
| 動作高度 | 5000 m |
| 取付方法 | DIN 35 レール |
| 認証規格 | CE, EN 61010-1, EN 61010-2-201, EN 61204-3, UL 61010-1, UL 61010-2-201, SEMI F47-0706 (AC 200 ～ 240 V 入力時), DNV GL*, UL HazLoc* |
* 2787-2xxx/000-030 および2787-2xxx/000-070
