レバーを引き上げて、電線を差し込み、レバーを戻す、の3ステップで結線完了。一目で分かる操作方法に加え、引き上げやすいレバー設計で、操作を簡単に行えます。
作業熟練度が不要 / 工数削減

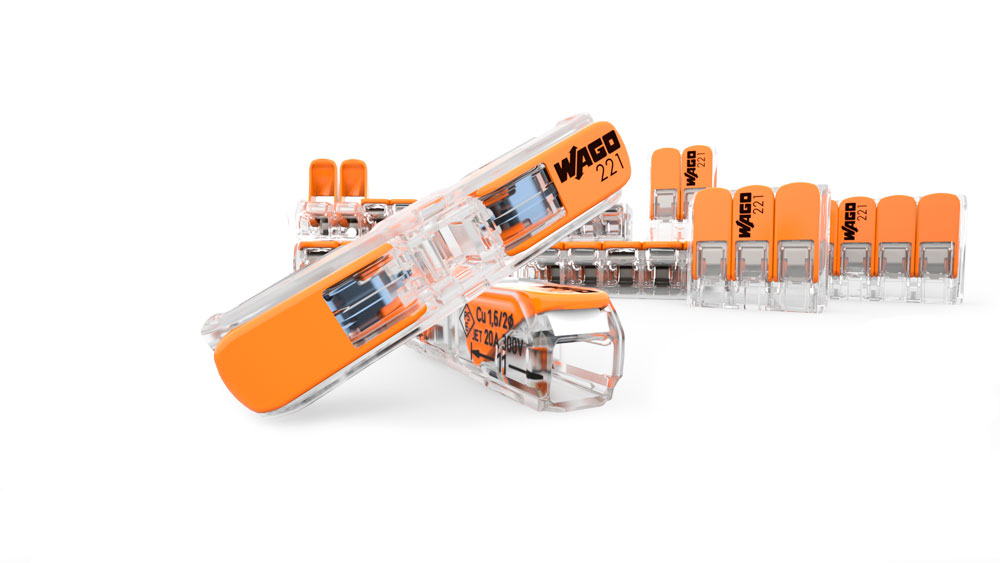

信頼をつなぐ3ステップコネクタ
インライン
スプライシング コネクタ
221-2411
WFRシリーズ
直列結線
タイプ
単線／7本より線／可とうより線の混在使用が可能です。裸線をそのまま結線でき、棒端子を圧着接続する手間も省け、どんなシーンでも使用いただけます。
多目的で使える万能コネクタ

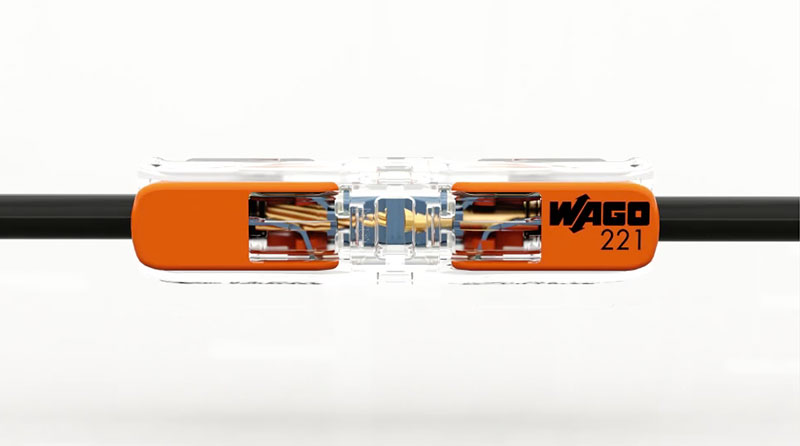

スプリングにケージ（囲い）を設け、電線を囲うことで電線を確実に保持する、WAGO独自のケージクランプ®スプリング方式。より線もダイレクト結線でき、高いスプリング圧力により、気密性に優れた高品質な接点を形成します。
増し締め作業不要／安心・安全な結線
仕様
| 型番 | 221-2411 | ||
|---|---|---|---|
 |
|||
| カラー | ハウジング:透明, レバー:オレンジ | ||
| 入数 | 60個/箱 | ||
| 認証 | IEC/EN 60998 JIS 2814-2-2 |
適合電線サイズ | 0.2 ~ 4 mm2 (単線) |
| 0.2 ~ 2.5 mm2 (IV7本より線) | |||
| 0.2 ~ 4 mm2 (可とうより線) | |||
| 定格電流 | 32 A | ||
| 定格電圧 | 450 V | ||
| UL 486C | 適合電線サイズ | AWG 20 ~ 14 (単線) | |
| AWG 18 ~ 14 (IV7本より線, 可とうより線) | |||
| 定格電流 | 20 A | ||
| 定格電圧 | 600 V | ||
| PSE JET | 適合電線サイズ | Φ1.6, Φ2.0 mm (単線) | |
| 定格電流 | 20 A | ||
| 定格電圧 | 300 V | ||
※内線規程記載工法（1335-8 1.銅電線の接続 g.差込形コネクタによる接続[備考1-3]）
アクセサリのマウンティングキャリアもラインナップ
マウンティングキャリア(別売)を使用すると、コネクタを複数個並べて固定することができます。
固定方法は、DINレール取り付け・スナップインマウンティングフット固定・ねじ留め固定の3種類。
ストレーンリリーフ付きのマウンティングキャリアは、不測の事態に電線引張荷重を軽減できます。
| マウンティングキャリア, ストレーンリリーフ付き | |||
|---|---|---|---|
 |
|||
| ねじ固定用 | スナップインマウンティングフット付き | ||
 |
 |
||
| 1個用 | 221-2501 | 1個用 | 221-2511 |
| 2個用 | 221-2502 | 2個用 | 221-2512 |
| 3個用 | 221-2503 | 3個用 | 221-2513 |
| 4個用 | 221-2504 | 4個用 | 221-2514 |
| 5個用 | 221-2505 | 5個用 | 221-2515 |
| マウンティングキャリア, ストレーンリリーフなし | |||
|---|---|---|---|
 |
|||
| ねじ固定用 | スナップインマウンティングフット付き | ||
 |
 |
||
| 1個用 | 221-2521 | 1個用 | 221-2531 |
| 2個用 | 221-2522 | 2個用 | 221-2532 |
| 3個用 | 221-2523 | 3個用 | 221-2533 |
| 4個用 | 221-2524 | 4個用 | 221-2534 |
| 5個用 | 221-2525 | 5個用 | 221-2535 |
| 型番 | 製品説明 | |||
|---|---|---|---|---|
| 209-120 | マウンティングフット | DIN 35 レール用 | スナップインマウンティングフット付き マウンティングキャリア用 |
6.4 mm 幅 |
| 209-119 | 取り付けねじ | マウンティングフット(209-120)用 | ||
| 209-123 | ねじ付きマウンティングフット | DIN 35 レール用 | ねじ固定用マウンティングキャリア用 | 6.4 mm 幅 |
| 209-1115 | マウンティングフット | DIN 15 レール用 | スナップインマウンティングフット付き マウンティングキャリア用 |
6.4 mm 幅 |
| 209-1116 | ねじ付きマウンティングフット | DIN 15 レール用 | ねじ固定用マウンティングキャリア用 | 6.4 mm 幅 |
